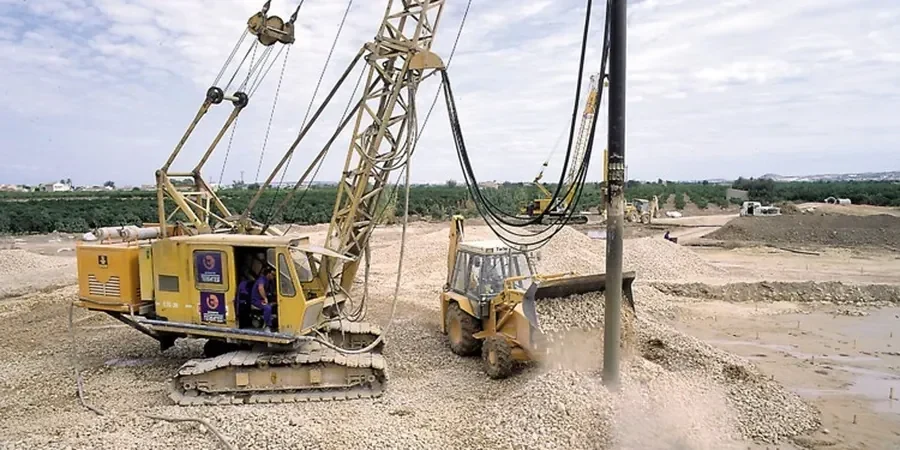

Un error recurrente en la zona norte es asumir que el sello de excavación en Alto Hospicio es competente solo porque la costra superficial parece firme. Bajo esa capa de sales y arenas cementadas por cloruros —típica del desierto de Atacama— suelen encontrarse depósitos no consolidados con riesgo de colapso por humedecimiento. El diseño de columnas de grava actúa directamente sobre esa heterogeneidad, densificando el suelo y creando drenes verticales que aceleran la disipación de presiones de poro. Para proyectos sobre los 10 m de espesor de relleno controlado, recurrimos a la vibrosustitución con control de rigidez en cada columna, verificando el bulbo de influencia con ensayos complementarios como el ensayo CPT cuando el perfil salino exige resolución continua. En Alto Hospicio, donde la napa freática está a más de 40 metros de profundidad, la técnica de desplazamiento en seco evita el riesgo de disolución de sales que complicaría una perforación convencional con agua.
En arenas salinas del desierto, una columna de grava bien diseñada no solo densifica: rompe la estructura metaestable que provocaría el colapso por humedecimiento.
Aspectos locales
Comparar el sector de La Tortuga con el área de El Boro revela contrastes que obligan a ajustar el diseño. En La Tortuga, los suelos presentan una mayor proporción de finos salinos con plasticidad baja, mientras que hacia El Boro se encuentran bolsones de arena limpia con intercalaciones de costra salina de hasta 1.5 m de espesor. Si se aplica una malla uniforme sin distinguir estas condiciones, el asentamiento diferencial entre columnas puede superar los 3 cm, suficiente para fisurar tabiques no estructurales. El riesgo principal en Alto Hospicio no es la falta de capacidad portante última, sino la deformación excesiva bajo cargas de servicio cuando el contenido de sales solubles supera el 4% y el suelo se humedece por rotura de tuberías o riego de áreas verdes. La columna de grava actúa como refuerzo granular, pero su eficacia depende de un confinamiento lateral adecuado: en bordes de terraza o cortes artificiales, la pérdida de confinamiento puede reducir la capacidad en más del 40%, lo que exige sobredimensionar el diámetro o rigidizar la primera fila de columnas con un atado superficial mediante geomalla biaxial.
Normas de referencia
NCh1508:2014 – Geotecnia – Estudio de mecánica de suelos, NCh433.Of1996 Mod.2012 – Diseño sísmico de edificios (Zona 3), EN 14731:2005 – Ejecución de trabajos geotécnicos especiales – Vibración profunda, EBGEO 2010 (Recomendaciones alemanas) – Dimensionamiento de columnas de grava, Eurocódigo 7 (EN 1997-1:2004) – Proyecto geotécnico, enfoque de cálculo 2*
FAQ
¿Cuánto cuesta un diseño de columnas de grava para un proyecto en Alto Hospicio?
El costo varía según la superficie a tratar, la profundidad del mejoramiento y la accesibilidad del equipo. Para un proyecto típico de vivienda en Alto Hospicio, el rango de inversión en diseño y control de calidad oscila entre $614.000 y $2.736.000, sin incluir la ejecución de las columnas. Este monto contempla la campaña de reconocimiento, el dimensionamiento estructural y el informe de verificación post-ejecución.
¿Qué ventaja tiene una columna de grava frente a una compactación dinámica en Alto Hospicio?
La compactación dinámica puede fracturar la costra salina superficial de forma irregular, creando vías preferenciales de humedad. La columna de grava, en cambio, perfora esa costra de manera controlada y sustituye el material salino por un dren vertical granular, reduciendo el potencial de colapso por solubilidad sin generar vibraciones excesivas cerca de viviendas colindantes.
¿Hasta qué profundidad se pueden ejecutar las columnas de grava en los suelos de la Pampa del Tamarugal?
Con vibrador eléctrico de aguja, alcanzamos profundidades de hasta 25 metros en los depósitos aluviales de Alto Hospicio. La limitación no suele ser el equipo, sino la presencia de horizontes muy cementados con sales —verdaderas cornisas duras de más de 2.0 m de espesor— que exigen una perforación previa con barrena helicoidal para guiar el vibrador y evitar el desgaste prematuro del útil.
¿Qué normativa rige el control de calidad de las columnas de grava en Chile?
El control se rige principalmente por la NCh1508:2014 en cuanto a la verificación de la capacidad de soporte y por las recomendaciones europeas EN 14731:2005 para la ejecución de vibración profunda. Además, el diseño sísmico debe satisfacer los requisitos de la NCh433 para zona sísmica 3, verificando que el factor de reducción de respuesta (R*) no se vea penalizado por un perfil de suelo tipo D o E sin mejoramiento.
